مقدمه: نقش حیاتی انعطاف در صنایع مادر

در دنیای مهندسی مکانیک و تأسیسات صنعتی، همواره با چالشی بزرگ روبرو هستیم: مدیریت تغییرات دمایی و تنش‌های ناشی از آن. هنگامی که سیالات داغ، گازهای خروجی از توربین‌ها یا دودهای حاصل از احتراق در سیستم‌های داکتینگ جریان می‌یابند، انبساط و انقباض حرارتی اجتناب‌ناپذیر است. در این نقطه است که اتصالات نسوز پارچه‌ای (Fabric Expansion Joints) به عنوان ناجی سیستم وارد عمل می‌شوند.

ما در کارخانه «اطلس پارس صنعت»، به عنوان پیشگام در تولید این قطعات حیاتی، بارها شاهد بوده‌ایم که چگونه انتخاب صحیح یک اتصال پارچه‌ای می‌تواند از خسارات میلیاردی جلوگیری کند. این قطعات که در ظاهر ساده به نظر می‌رسند، وظیفه‌ای سنگین بر دوش دارند: جذب حرکات محوری، جانبی و زاویه‌ای، ضمن حفظ آب‌بندی کامل در برابر نشت گازهای داغ.

برخلاف اتصالات فلزی که محدودیت‌های خاص خود را در انعطاف‌پذیری دارند، نوع پارچه‌ای این اتصالات، آزادی عمل فوق‌العاده‌ای به طراحان می‌دهد. این ویژگی به خصوص در داکت‌های بزرگ نیروگاهی، کارخانجات سیمان و صنایع پتروشیمی که لرزش و جابجایی‌های ناگهانی امری معمول است، اهمیت دوچندان پیدا می‌کند.

اما تولید این قطعات تنها دوختن چند لایه پارچه به یکدیگر نیست. این فرآیند نیازمند دانش عمیق در مهندسی مواد، رفتارشناسی الیاف در دماهای بالا و شناخت دقیق شرایط محیطی است. در ادامه این مقاله، به بررسی عمیق و تخصصی این اتصالات خواهیم پرداخت.

ساختار مهندسی و لایه‌بندی اتصالات

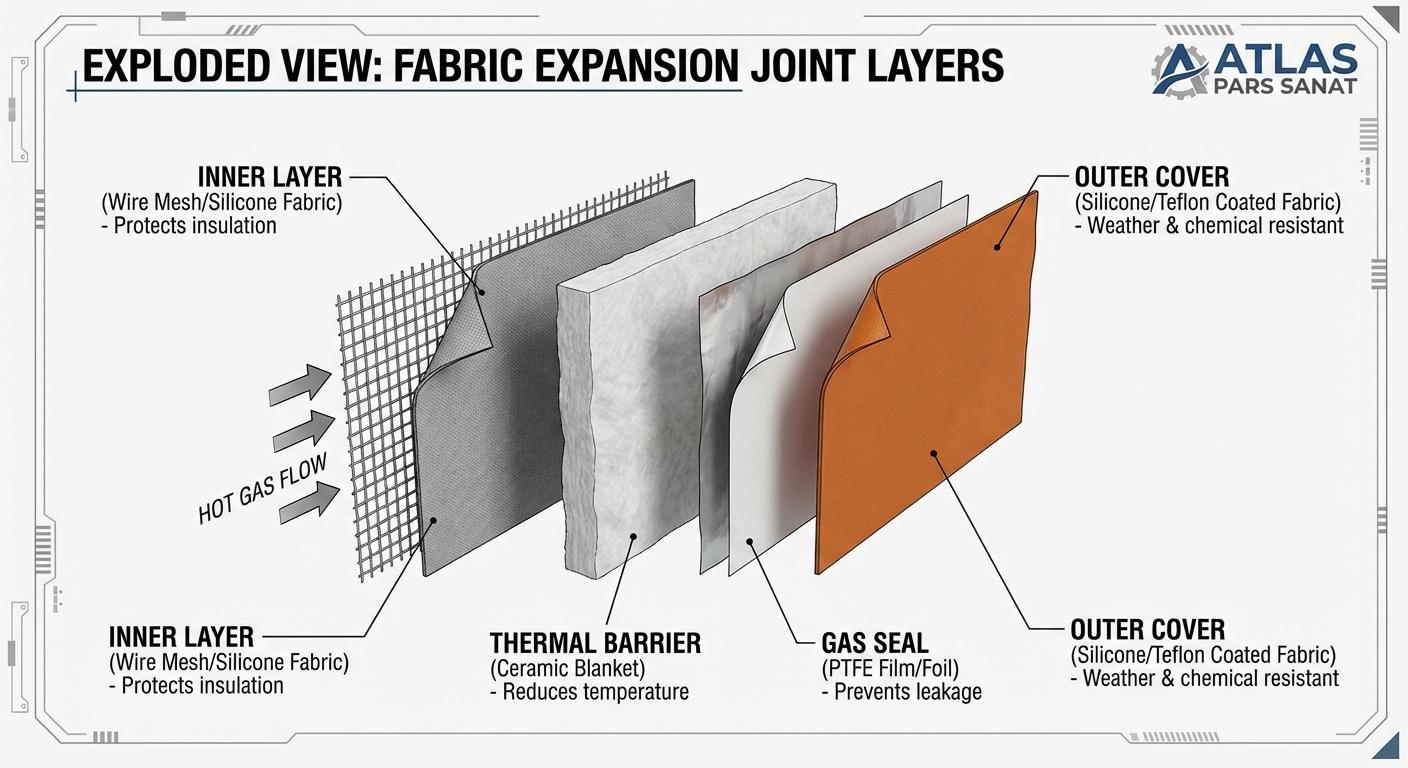

قلب تپنده هر اکسپنشن جوینت پارچه‌ای، ساختار چندلایه آن است. ما در خط تولید اطلس پارس صنعت، هر اتصال را بسته به نیاز مشتری، از ترکیب چندین لایه متفاوت طراحی می‌کنیم. درک عملکرد هر لایه برای مهندسین فنی ضروری است.

لایه اول یا لایه داخلی (Inner Layer)، در تماس مستقیم با سیال داغ است. این لایه معمولاً از شبکه توری استنلس استیل یا پارچه‌های سیلیکونی مقاوم تشکیل شده است. وظیفه اصلی آن، محافظت مکانیکی از لایه‌های حساس‌تر زیرین و شکل‌دهی به ساختار کلی اتصال است.

لایه دوم، سد حرارتی (Thermal Barrier) نام دارد. اینجا جایی است که دانش عایق‌های نسوز خودنمایی می‌کند. استفاده از پتوهای سرامیکی (Ceramic blankets) یا الیاف شیشه فشرده در این لایه، باعث می‌شود که افت دمای قابل توجهی از داخل به سمت پوسته بیرونی اتفاق بیفتد.

لایه سوم، لایه گازبند (Gas Seal) است. حیاتی‌ترین بخش برای جلوگیری از نشت، همین لایه است. استفاده از فیلم‌های PTFE یا فویل‌های آلومینیومی لمینت شده در این بخش، نفوذناپذیری گازها را تضمین می‌کند. هرگونه ضعف در این لایه به معنای شکست کامل عملکرد قطعه است.

لایه نهایی یا پوشش بیرونی (Outer Cover)، حکم محافظ نهایی را دارد. این لایه باید در برابر شرایط جوی، اشعه UV خورشید، پاشش مواد شیمیایی و حتی آسیب‌های فیزیکی مقاوم باشد. پارچه‌های با روکش سیلیکون یا تفلون معمولاً بهترین گزینه برای این بخش هستند.

استانداردهای حرارتی: خط قرمز کیفیت

رعایت رعایت استانداردهای حرارتی در تولید اتصالات نسوز پارچه‌ای، یک انتخاب نیست، بلکه یک الزام حیاتی است. در اطلس پارس صنعت، ما بر اساس استانداردهای بین‌المللی نظیر FSA (Fluid Sealing Association) و RAL آلمان عمل می‌کنیم.

یکی از مهم‌ترین پارامترهای استاندارد، “حداکثر دمای پیوسته” (Continuous Operating Temperature) است. بسیاری از تولیدکنندگان غیرتخصصی، تنها دمای لحظه‌ای را ملاک قرار می‌دهند که اشتباهی فاحش است. یک اتصال ممکن است بتواند ۱۰۰۰ درجه را برای ۱۰ دقیقه تحمل کند، اما در دمای مداوم ۶۰۰ درجه دچار فروپاشی شود.

مفهوم دیگری که در استانداردها بر آن تأکید می‌شود، “شوک حرارتی” است. در صنایعی مانند ذوب فلزات، دما ممکن است در عرض چند ثانیه صدها درجه تغییر کند. الیاف و متریال استفاده شده باید الاستیسیته لازم برای تحمل این تغییرات ناگهانی را بدون ترد شدن یا ترک خوردن داشته باشند.

علاوه بر دما، استانداردها به مقاومت شیمیایی در دماهای بالا نیز می‌پردازند (Dew Point Corrosion). هنگامی که دمای گازهای اسیدی خروجی به نقطه شبنم می‌رسد، اسید تشکیل می‌شود. استاندارد حرارتی صحیح حکم می‌کند که لایه‌های عایق باید به گونه‌ای چیده شوند که نقطه شبنم در محلی امن (خارج از لایه گازبند) تشکیل نشود یا متریال‌ها کاملاً ضد اسید باشند.

دسته‌بندی اتصالات نسوز پارچه‌ای

تنوع در طراحی این قطعات بسیار بالاست، اما به طور کلی می‌توان آن‌ها را در سه دسته اصلی طبقه‌بندی کرد که هر کدام کاربرد خاص خود را دارند. شناخت این دسته‌بندی اتصالات به خریداران کمک می‌کند تا انتخاب دقیق‌تری داشته باشند.

دسته اول، اتصالات تخت یا کمربندی (Belt Type) هستند. این مدل ساده‌ترین و در عین حال پرکاربردترین نوع است که معمولاً به صورت باز (Open End) برای نصب در محل (On-site) ارسال می‌شود. این مدل برای داکت‌هایی که دسترسی به آن‌ها دشوار است، ایده‌آل است.

دسته دوم، اتصالات فلنج‌دار (Flanged Type) نام دارند. در این مدل، پارچه نسوز به صورت یکپارچه با فلنج‌های پارچه‌ای (یا تقویت شده با فلز) ساخته می‌شود. این اتصالات معمولاً در فشارهای مثبت بالاتر و جاهایی که نیاز به آب‌بندی دقیق‌تری است، استفاده می‌شوند.

دسته سوم، اتصالات بالش‌دار (Bolster Type) هستند. در این نوع طراحی، یک بالش عایق (Insulation Pillow) در فضای خالی بین قاب فلزی و پارچه قرار می‌گیرد. این بالش وظیفه پر کردن فضای خالی و جلوگیری از تجمع گرد و غبار (که می‌تواند باعث سفت شدن و پارگی اتصال شود) را بر عهده دارد.

مزایای رقابتی اتصالات پارچه‌ای نسبت به فلزی

شاید این سوال پیش بیاید که چرا باید به جای اتصالات فلزی آکاردئونی، از نوع پارچه‌ای استفاده کرد؟ پاسخ اول در “انعطاف‌پذیری چندمحوره” است. اتصالات فلزی معمولاً در یک یا دو جهت حرکت می‌کنند، اما نوع پارچه‌ای می‌تواند همزمان پیچش، جابجایی جانبی و محوری را تحمل کند.

پاسخ دوم، “نصب و تعویض آسان” است. تعویض یک اکسپنشن جوینت فلزی بزرگ نیازمند جرثقیل‌های سنگین و توقف طولانی‌مدت خط تولید است. در حالی که اتصالات پارچه‌ای تولید شده توسط اطلس پارس صنعت، سبک بوده و گاهی بدون نیاز به تجهیزات سنگین قابل تعویض هستند.

پاسخ سوم، “مقاومت در برابر خوردگی” است. در محیط‌های اسیدی شدید، حتی استنلس استیل‌های گرید بالا نیز دچار خوردگی می‌شوند. اما پارچه‌های با روکش فلوروپلیمر (مانند PTFE) عملاً نسبت به اکثر اسیدها خنثی هستند.

نکات کلیدی در نصب و نگهداری

حتی بهترین اتصال نسوز پارچه‌ای جهان اگر به درستی نصب نشود، کارایی نخواهد داشت. یکی از نکات حیاتی، رعایت فاصله نصب (Installation Length) است. اگر اتصال بیش از حد کشیده یا فشرده نصب شود، عمر مفید آن به شدت کاهش می‌یابد.

محل قرارگیری پیچ‌ها و کلمپ‌ها بسیار مهم است. لبه‌های تیز فلنج‌های فلزی نباید در تماس مستقیم با پارچه باشند. استفاده از نوارهای پشتیبان (Back-up Bars) استاندارد برای توزیع یکنواخت فشار بر روی لبه پارچه الزامی است.

بازرسی‌های دوره‌ای نیز باید جزو برنامه نت (نگهداری و تعمیرات) کارخانه باشد. تغییر رنگ موضعی روی پارچه بیرونی (Hot Spots) نشانه ضعف در لایه‌های عایق داخلی است و باید سریعاً بررسی شود. همچنین سفت بودن پیچ‌های نگهدارنده باید به صورت منظم چک شود.

چرا اطلس پارس صنعت؟

در بازار آشفته قطعات صنعتی، که تشخیص جنس اصل از تقلبی دشوار شده است، اطلس پارس صنعت بر شفافیت تکیه دارد. ما در تولیدات خود از بهترین متریال‌های نسوز استفاده می‌کنیم و برگه مشخصات فنی (Data Sheet) دقیق هر محصول را به مشتری ارائه می‌دهیم.

تیم مهندسی ما قادر است با بررسی نقشه‌های داکتینگ شما، بهینه‌ترین طراحی را پیشنهاد دهد. ما تنها فروشنده کالا نیستیم، بلکه مشاور فنی خط تولید شما هستیم تا از اتلاف انرژی و توقف‌های ناخواسته جلوگیری کنیم.

تجربه ما در تولید انواع عایق‌های حرارتی به ما این امکان را می‌دهد که محصولاتی با طول عمر بالا و گارانتی عملکرد ارائه دهیم. اتصالات ما در سخت‌ترین شرایط محیطی ایران، از گرمای جنوب تا سرمای کوهستان‌های غرب، امتحان خود را پس داده‌اند.

نتیجه‌گیری

صنعت مدرن نیازمند راهکارهای مدرن است. اتصالات نسوز پارچه‌ای به عنوان یکی از اجزای کلیدی در مدیریت حرارت و ارتعاش، نقشی غیرقابل انکار در بهره‌وری صنایع دارند. انتخاب محصول باکیفیت، رعایت استانداردها در نصب و بهره‌گیری از مشاوره متخصصین، کلید موفقیت در این حوزه است. مجموعه اطلس پارس صنعت با تکیه بر دانش فنی و توان تولیدی خود، آماده ارائه بهترین راهکارهای عایق‌بندی و اتصالات انعطاف‌پذیر به صنعتگران محترم می‌باشد.
